Blockschaltbild

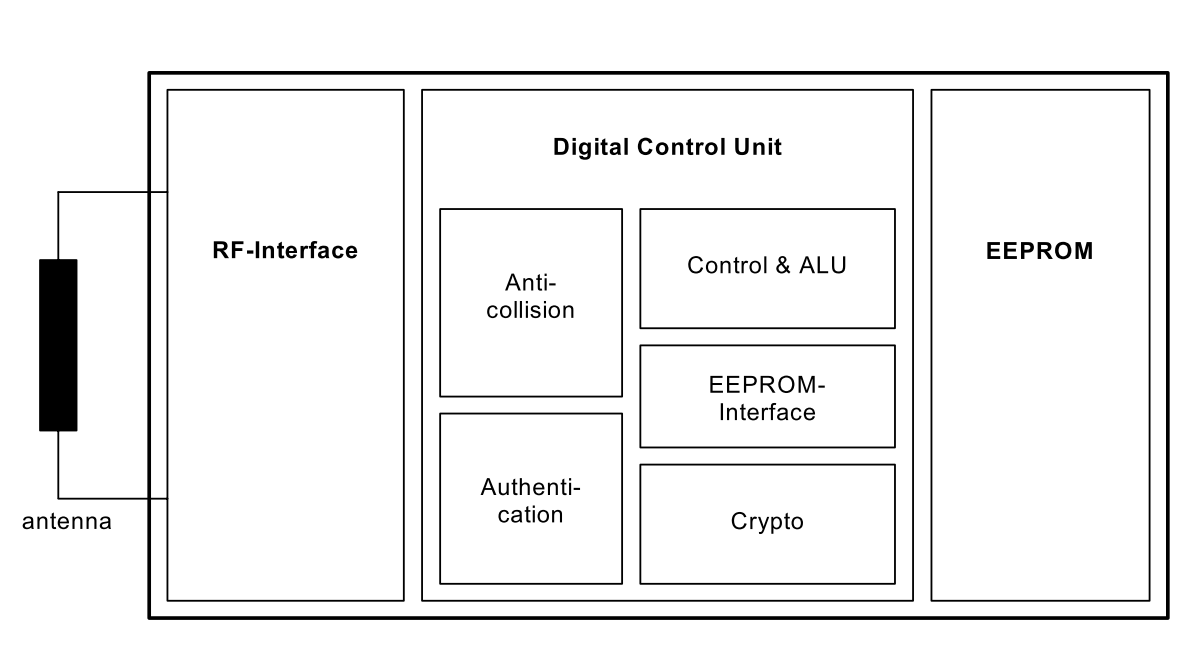

Werfen wir einen Blick in das Innenleben des Chips:
Prinzipiell besteht der S50 aus 3 Einheiten:
- dem HF-Teil (links), der eine kontaktlose serielle Schnittstelle darstellt,
- der digitalen Verarbeitungseinheit für die Verschlüsselung und Ablaufsteuerung
- und dem EEPROM-Speicher, in dem wir Daten ablegen und auslesen können.
Ein Datenblatt des S50-Chips finden Sie hier oder in der Übersichtstabelle im Tutorial Die wichtigsten LF- und HF-RFID-Chips.
